MV 206
1/2"
Messmikrofonverstärker
für Ersatzspannungs-Kalibrierung

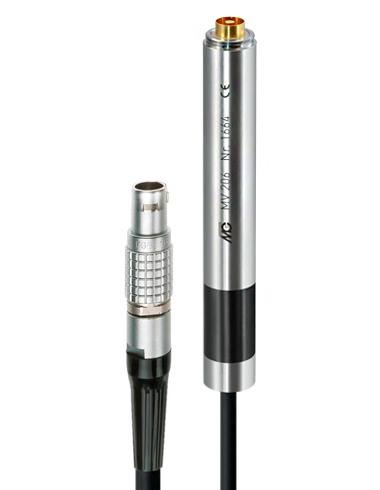

Produktbild MV 206
  • 7 pin Lemo®
  • Mikrofonversorgung: Lemo®
  • Polarisationsspannung für Kapsel: vom Netzgerät
  • 0,5 Hz bis 4,5 MHz
  • max. Ausgangsspannung: 33 V

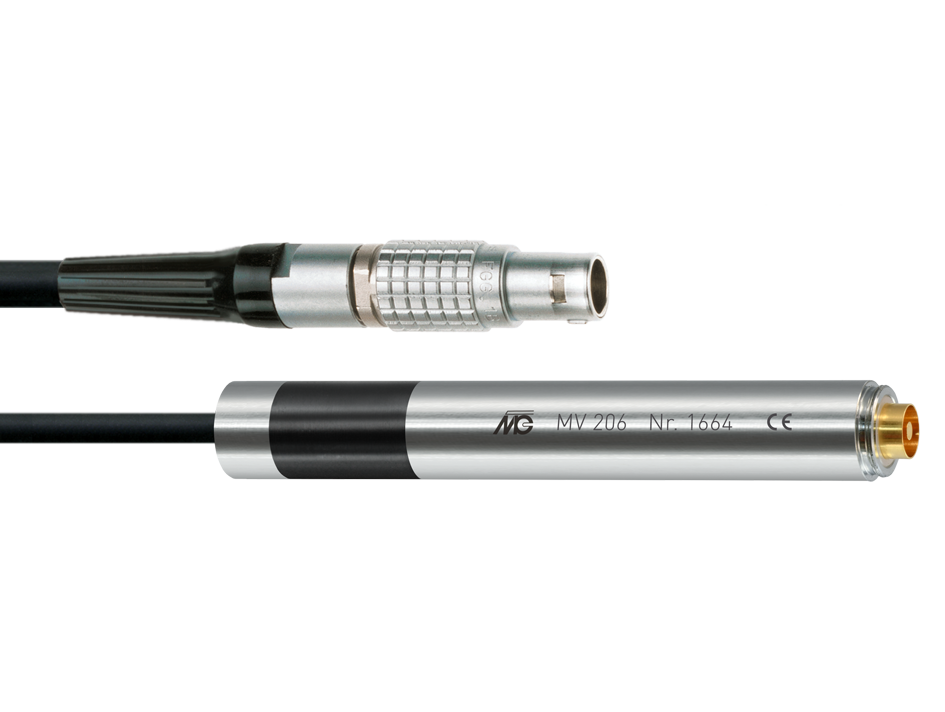

Messmikrofonverstärker MV 206

Beschreibung

Der MV 206 ist ein Impedanzwandler für extern polarisierte Messmikrofonkapseln, der für die Kalibrierung des Leerlauf-Übertragungsfaktors von Messmikrofonkapseln nach der Ersatzspannungsmethode vorgesehen ist.

Das Gewinde zur Aufnahme der Messmikrofonkapsel ist von der Gehäusemasse des MV 206 isoliert, um das Einspeisen eines elektrisches Signals in Reihe zur Messmikrofonkapsel zu ermöglichen. Das elektrische Signal kann entweder über Pin 1 des Lemo®-Steckverbinders von einem entsprechenden Speisegerät wie dem MN960 IVC oder direkt über einen Kontakt an das Gehäuse der Messmikrofonkapsel eingespeist werden.

Die Insert-Voltage Kalibrierung kann in Verbindung mit einer rückgeführten Schallquelle wie dem Schallkalibrator KAL 4010 oder dem Pistonphon 5002 oder einer anderen entsprechenden Einspeisevorrichtung wie der EMK 1 in Verbindung mit einer elektrostatischen Anregeelektrode erfolgen.

Das Gewinde für den Kapselanschluss entspricht dem internationalen Standard IEC 61094-4. Die niedrige Ausgangsimpedanz des MV 206 ermöglicht eine hohe Aussteuerbarkeit auch bei langen Anschlusskabeln.
